| 公告型号 | HT9401GRY | 公告批次 | 240 |
| 车辆类型 | 易燃液体罐式运输半挂车 | 产品商标 | 宏图 |
| 总质量(kg) | 40000 | 额定载质量(kg) | 31000 |
| 整备质量(kg) | 9000 | 挂车总质量(kg) | |
| 接近/离去角(度) | 前悬/后悬(mm) | -/1650 | |
| 最高车速(km/h) | - | 燃料种类 | |
| 轴数 | 3 | 轴荷 | |
| 轴距(mm) | 7000+1320+1320 | ||
| 生产厂商 | 荆门宏图特种飞行器制造有限公司 | 生产地址 | 湖北省荆门市东宝区宏图路1号 |
| 尺寸数据 | |||
| 外形(长×宽×高) | 长:12990(mm)×宽:2500(mm)×高:3950(mm) | ||
| 货厢(长×宽×高) | 长:(mm)×宽:(mm)×高:(mm) | ||
| 轮胎参数 | |||
| 轮胎数 | 6 | 轮胎规格 | 425/65R22.5 |
| 前轮距(mm) | 后轮距(mm) | 2040/2040/2040 | |
| 其它公告参数 | |||
| 排放标准 | |||
| 车辆识别代号 | LKMUM183××××××××× | ||
| 准乘人数 | 额定载客 | ||
| 半挂鞍座(kg) | 16000 | 载质量利用系数 | |
| 弹簧片数 | -/4/4/4,-/7/7/7 | 防抱死系统 | 有 |
| 反光标识商标 | 道明,3M,通明 | 反光标识型号 | DMCT1000,983,TM1200 |
| 参数备注 |

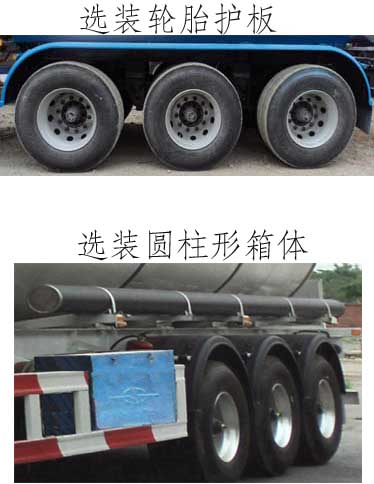

| 罐体外形尺寸(直径×长):Φ2260毫米×12738毫米，罐体有效容积为40.2立方米,装载介质为丁醇、乙醇，类项号为3,密度分别为810千克/立方米、789千克/立方米。ABS系统型号是CM2XL-4S/2K(4S/2M)，生产厂是广州市科密汽车制动技术开发有限公司。该车侧面及后下部防护装置的材料材质是Q235A钢，连接方式（侧面为螺栓连接，后下部为焊接），后下部防护装置的主要尺寸（断面高×宽为：135mm×80mm，离地高为540mm）。选装轮胎护板和圆柱形箱体(见选装照片)。采用具有限速装置的牵引车。 说明： 1.在罐体后部上方标明了罐体容积和运输介质，字高大于80mm，可见佐证材料。2. 罐体简图、外形尺寸及容积核算见佐证材料。3.该车整备质量的说明见佐证材料（修改版）。 |
