| 公告型号 | DFA1070S35D6 | 公告批次 | 243 |
| 车辆类型 | 载货汽车 | 产品商标 | 东风 |
| 总质量(kg) | 6665 | 额定载质量(kg) | 3495,3430 |
| 整备质量(kg) | 3040 | 挂车总质量(kg) | |
| 接近/离去角(度) | 前悬/后悬(mm) | 1032/1663 | |
| 最高车速(km/h) | 95 | 燃料种类 | |
| 轴数 | 轴荷 | ||
| 轴距(mm) | |||
| 生产厂商 | 东风汽车股份有限公司 | 生产地址 | 湖北省襄阳市 |
| 尺寸数据 | |||
| 外形(长×宽×高) | 长:5995(mm)×宽:1980,2090(mm)×高:2300(mm) | ||
| 货厢(长×宽×高) | 长:4172(mm)×宽:1880,1990(mm)×高:400(mm) | ||
| 轮胎参数 | |||
| 轮胎数 | 轮胎规格 | ||
| 前轮距(mm) | 后轮距(mm) | ||
| 其它公告参数 | |||
| 排放标准 | |||
| 车辆识别代号 | |||
| 准乘人数 | 2,3 | 额定载客 | |
| 半挂鞍座(kg) | 载质量利用系数 | 1.19 | |
| 弹簧片数 | 防抱死系统 | 无 | |
| 反光标识商标 | 3M,通明 | 反光标识型号 | 983,TM1200-1 |
| 底盘参数 | |||
| 底盘型号 | 底盘生产企业 | 底盘类别 | 底盘名称 |
| DFA1070SJ35D6 | 东风汽车股份有限公司 | 二类 | 载货汽车底盘 |
| 参数备注 |

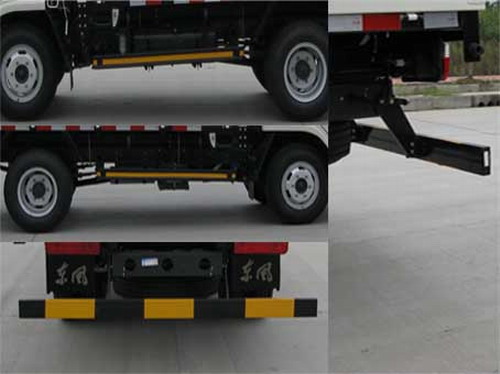

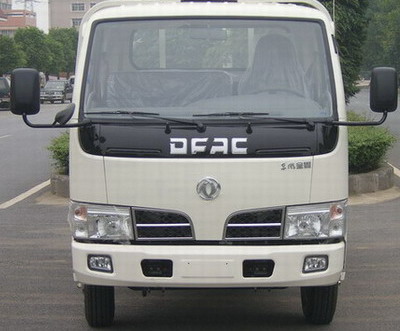

| 选装新造型的前面罩.侧面及后下部防护装置材料为Q235,与车架采用螺栓连接. 后下部防护装置断面尺寸(mm):120×60,离地高度:540mm.外形尺寸总宽与货箱栏板尺寸对应1)1980/1880,2)2090/1990 油耗对应关系如下:4B28BTCI油耗为15.06,SD4BW754U油耗为15.11,YN33CRD2油耗为15.14,CY4102-CE4F油耗为15.22.YC4FA90-40油耗为15.02 |
